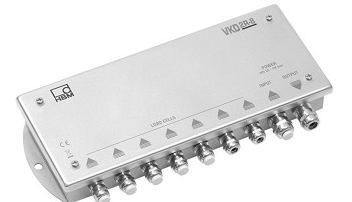

接线盒是地磅连接称重传感器与称重仪表的中间部件,具有连接称重仪表和传输称重数据信号的重要职能。出于电磁兼容性(主要是抗干扰性能)和坚固耐用方面的考虑,接线盒的外壳均由金属材料制造,在盒子侧面的周边排布着穿引信号电缆的5个~9个专用密封接头。接线盒的外形呈扁状矩形,典型的产品外观,地磅接线盒根据称重传感器和称重仪表原理与结构的不同,分为模拟式接线盒、数字化接线盒和数字式接线盒。今天上海地磅厂家鹰牌小编就跟大家分享一下。

　　一、电子地磅接线盒原理：

　　接线盒中的电位器可用来调整所接传感器的激励电压，进而达到调整相应传感器输出信号的大小，使各个传感器输出信号达到一致。

　　二、电子地磅接线盒接线方法：

　　“OUT”接线端子为输出端子，接往称重仪表。A,B,C,D***等接线端子为输入端子，接传感器。

　　E+为传感器供桥电源正端(传感器输入正端)

　　E-为传感器供桥电源负端(传感器输入负端)

　　IN+为传感器信号正端(传感器反馈正端)

　　IN-为传感器信号负端(传感器反馈负端)

　　接地符号为屏蔽电缆的屏蔽层

　　三、电子地磅接线盒调整方法：

　　1 在不上电的情况下调整接线盒，使所有电位器的阻值为10欧.将数字万用表调到欧姆档，把两表棒分别搭在OUT接线端子的“E+"和X接线端子的E+上，即可测得X+电位器的电阻值。同理可测得X-的电阻值。

　　2 打开仪表电源，放大十倍进行标定(如实际重量为20kg则标为200kg)。如仪表有内码功能可按实际重量标定，再调到内码显示即可。

　　3 将1/3满量程砝码置于各个传感器所在位置上，记下仪表显示值。调节接线盒中电位器的阻值，使各点的显示值之差小于0.2e即可。调试方法如下：如某传感器(称重)值偏大，则将该传感器对应接线端子的两个电位器上的压降调大(顺时针调节电位器上的旋纽)。如某传感器的值偏小，则将该传感器对应接线端子的两个电位器上的压降调小(逆时针调节电位器上的旋纽)。注意，调节时要保证这两个电位器上的压降一致。

　　压降一致测量方法：将数字万用表调到毫伏档，把两表棒分别搭在OUT接线端子的“E+"和X接线端子的E+上，即可测得X+电位器的电压值。同理可测得X-的电阻值。
